長沙某大型超市中央空調風管系統清洗案例

長沙某大型超市中央空調公共區域采用“水冷機組+空氣處理機”的全空氣處理系統，共有空氣處理機19臺，局部區域如員工辦公室、檔案室等采用風機盤管，共有風機盤管26臺。中央空調投入使用已3年多，甲方委托我司對風系統進行清洗保養服務，此次共清洗空氣處理機19臺、風機盤管26臺，清洗風管約7500平米（展開面積），清洗空調風口300多個。以下為清洗實施方案：

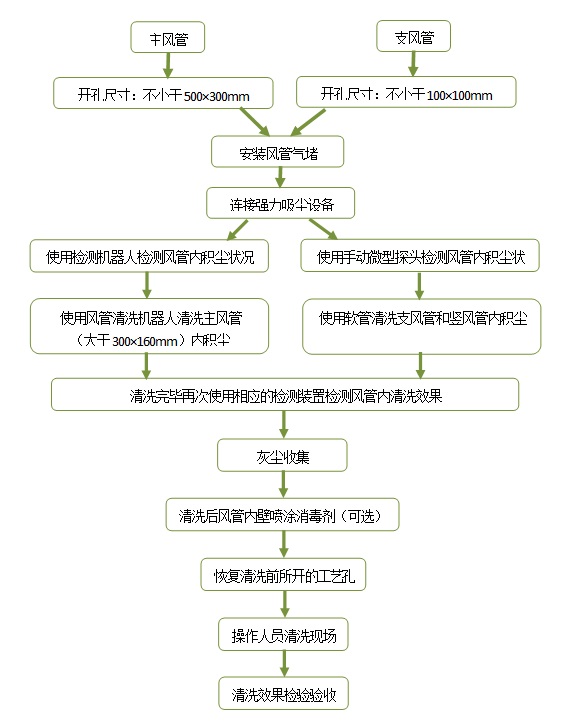

一、中央空調風管清洗工藝流程：

二、風管清洗

1、風管清洗前檢測、開清洗工藝孔、隔離清洗分區：

（1）現場研究圖紙，依據單樓層機組送風管規格、布局情況，按照機組分區域、風管（15米以內）分段清洗的原則，確定具體清洗工藝方案，包括：設備確定，風管清洗距離、開孔位置的確定，衛生防護措施，人員安排等。

（2）清洗設備運至現場接電試機并測試電壓。

（3）安排清洗區域內空氣處理機組停機。

（4）施工現場地面鋪設防塵布，在主風管道下方預定的開孔位置架設人字梯，打開裝修吊頂板，在主風管道外保溫底面距離15M-18M的兩端，用鋼板尺、記號筆標定開孔位置及大小尺寸。

（5）先用壁紙刀沿劃線方向?qū)L(fēng)管外保溫棉切開方孔，切下的保溫棉塊另行保存，風道清洗孔復原時待用。

（6）用電剪刀冷切剪開兩個清洗工藝孔，尺寸為寬300mm、長500mm。同時需在“空調布局圖”上注明開孔位置。

（7）將檢測機器人或微型攝像頭放入風管內做清洗前檢測錄像。

（8）將兩個氣堵通過工藝孔放入管道內，做風管清洗區域分段隔離后，將吸塵主機吸塵管與風道連接，同時對清洗分段內所有出風口做封閉處理。

（9）設備工具選用：A、電剪刀；B、檢測機器人；C、微型攝像頭；D、機器人主操控箱；E、氣堵。

2、主風管清洗：

（1）開啟吸塵主機后，用電動軟軸毛刷設備通過各出風口先期完成對清洗區域內所有支風管的逐個清洗工作。

（2）先將電動軟軸毛刷放入主風管道內完成主風管道的粗清洗工作。

（3）最后將清掃機器人放入主風管道內完成主風管道的精度清洗工作。

（4）將檢測機器人放入主風管道內做清洗后檢測錄像，檢測距離為20米左右。

（5）設備選用：

(a)軟軸驅動箱；(b)強力清掃軟軸及毛刷；(c)強力吸塵過濾設備及吸塵管；(d)氣堵；(e)清掃機器人；(f)機器人主操控箱。

3、特殊風管清洗：

（1）對風道規格大于1000mm×550mm以上、出風口無法封堵等情況均采用近地吸塵清洗工藝完成。

(2)先用吸塵型清掃機器人在風道底面做近地吸塵處理；風管兩側及上壁則采用強力清掃軟軸進行清掃落灰，待灰塵均落在風管底面后，再用吸塵型清掃機器人再次對風道底面落灰做近地吸塵處理。

(3)在狹小的風道內，清掃機器人體積過大進不去，就要使用吸塵型軟軸做清掃揚塵，并同時進行吸塵處理（清掃支風道）。

(4)設備選用：

(a)軟軸驅動箱；(b)吸塵型清掃軟軸及毛刷；(c)強力清掃軟軸及毛刷；(d)吸塵型清掃機器人；(e)機器人主操控箱；(f)強力吸塵器及吸塵管。

4、風道復原：

（1）先期準備規格550×350、厚1的鍍鋅鋼補板，先在鋼補板四邊用手槍鉆打8個Φ4.2的通孔，并在鋼板四周粘接5厚、寬15cm的密封條。

（2）把鋼補板補在所開工藝孔處，再用8個Φ4×15mm的鉚釘把鋼補板與風道鉚接，將工藝孔封閉；最后在補板接縫處加貼鋁箔膠帶進行二次密封。（要求鉚接緊密，密封牢固不漏風）

（3）最后將原切割下的風道保溫棉板，重新放回原處，用鋁箔密封膠帶將原有保溫棉切塊粘貼復原。（要求粘接牢固，保溫棉板不脫落）

三、風機盤管清洗：

1、拆下風機盤管表面的護板，并拔下電源。

2、用改錐卸下風機盤管的后蓋板及渦輪風機。

3、將配比濃度為5%-10%的堿性翅片清洗劑，用壓力噴槍噴灑在機組盤管組件的鋁翅片上，待翅片內部的灰塵和污垢與清洗劑充分反應清出后，再用大量清水噴灑鋁翅片，將藥液及污垢完全沖洗干凈，觀察盤管組件翅片表面已清洗干凈無污垢屬合格。

4、清洗機組冷凝排水槽內的污垢，主要采用濕布加清潔劑將排水槽擦拭干凈，并在排水槽內加一片殺菌滅藻片，最后試?yán)淠滤芡ㄊ欠裢〞?，防止堵塞溢水?span>

5、采用吸塵器、清掃刷將風機葉輪表面和蝸殼內部的塵土清掃干凈。

6、拆下風機盤管中空氣過濾器上的過濾網，采用清水加堿性洗滌劑清洗干凈，晾干后重新裝回。

7、將風機盤管復原、接電試運轉，檢驗合格，粘標簽。

四、空氣處理機組清洗：

1、打開機組的檢修門，拆下新風機組中空氣濾清箱過濾器的過濾網，如過濾網為金屬材質，則采用清水加堿性洗滌劑清洗干凈；如過濾網為棉布材質，則采用吸塵器進行灰塵清理。

2、將配比濃度為5%-10%的堿性翅片清洗劑，用壓力噴槍噴灑在機組盤管組件的鋁翅片上，待翅片內部的灰塵和污垢與清洗劑充分反應清出后，再用大量清水噴灑鋁翅片，將藥液及污垢完全沖洗干凈，觀察盤管組件翅片表面已清洗干凈無污垢屬合格。

3、清洗機組冷凝排水槽內的污垢，主要采用濕布加清潔劑將排水槽擦拭干凈，并在排水槽內加一片殺菌滅藻片，最后試?yán)淠滤芡ㄊ欠裢〞常乐苟氯缢?span>

4、采用吸塵器、清掃刷將風機葉輪表面和蝸殼內部的塵土清掃干凈。

5、采用吸塵器、清掃刷、濕抹布將機組去加濕器表面的污物清理干凈，最后對去加濕器表面噴撒適量消毒劑。

6、清洗機組內外表面，完后手持噴壺在各個部件上噴灑消毒劑，關閉機組檢修門。

五、百葉風口、格柵的清洗

六、清洗檢驗與驗收：

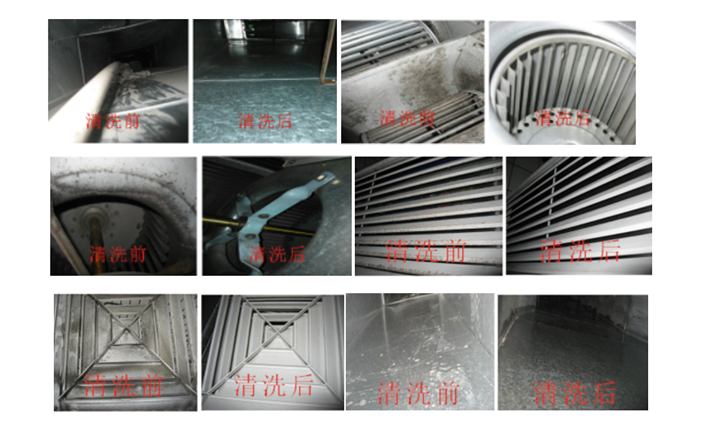

驗收風道清洗效果，目前大多采用衛生空調清洗規范檢測的目測法：用清洗設備中的攝像頭監控系統對清洗過程的風道實行監控錄像，以目測形式直接檢測風道清洗效果。

（1）用清洗設備中的攝像監控系統對清洗前后的風道實行監控錄像，以目測形式直接檢測風道清洗效果。

（2）檢測清洗后的風道內應目測無明顯殘留灰塵、無工程垃圾、管壁無積垢。

經過我司工作人員對商場里的中央空調及通風管道清洗后,此商場內的空氣清新,空調設備制冷效率提高,環保節能等,客戶對我們的中央空調清洗消毒后的效果非常滿意。
